6.7 Органы индикации и управления
|
|

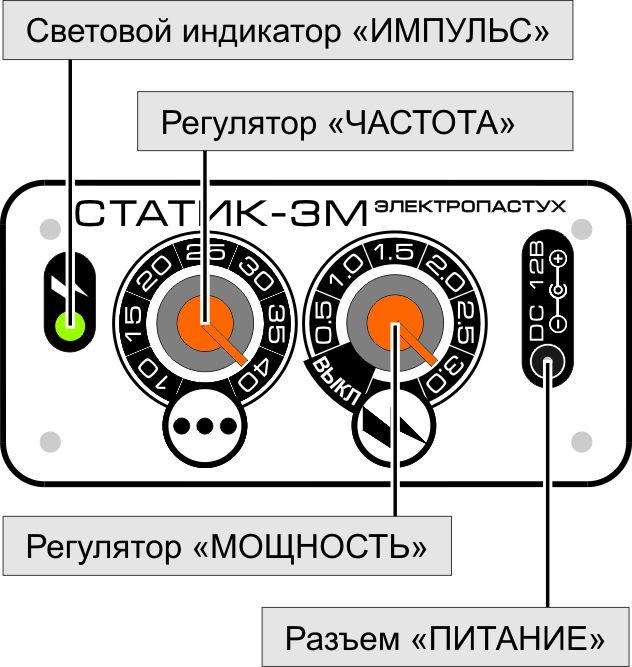

Генератор импульсов СТАТИК-3М имеет следующие органы индикации и управления: 1. Световой индикатор «ИМПУЛЬС» 2. Регулятор «ЧАСТОТА» 3. Регулятор «МОЩНОСТЬ» Генератор импульсов включается после подачи напряжения 12В на разъем «ПИТАНИЕ» и поворота регулятора «МОЩНОСТЬ» из крайнего левого положения (сектор «ВЫКЛ»). О включении прибора сигнализирует моргание светового индикатора «ИМПУЛЬС» зеленым цветом. Выключение прибора выполняется в обратном порядке. |
Регулировка выходной энергии импульса осуществляется путем поворота регулятора «МОЩНОСТЬ». Значение установленной выходной энергии соответствует указанному на лицевой панели прибора (в Джоулях).
Регулировка частоты импульсов осуществляется путем поворота регулятора «Частота». Значение установленной частоты соответствует указанному на лицевой панели прибора (в импульсах в минуту).
Световой индикатор «ИМПУЛЬС» показывает следующее:
| № |
Состояние индикатора | Значение |
| 1. |
Моргает зеленым цветом при каждом выходном импульсе | Аккумуляторная батарея достаточно заряжена, импульс подается на изгородь. |
| 2. |
Моргает красным цветом при каждом выходном импульсе | Остаток заряда аккумуляторной батареи составляет 15-20%, подзарядите аккумуляторную батарею, импульс подается на изгородь. |
| 3. |
Попеременно моргает красным и зеленым цветом |
На разъем «Питание» подано напряжение выше допустимого (более 14,5 В), смените источник питания во избежание выхода прибора из строя! Такое состояние индикатора возникает при использовании непригодных для генератора импульсов источников питания. |
| 4. | Световой индикатор не моргает |
1. Аккумуляторная батарея разряжена (напряжение на клеммах менее 11 В); 2. При использовании сетевого адаптера: – в бытовой электросети нет напряжения или оно ниже 180 В; – вышел из строя сетевой адаптер. 3. Прибор неисправен, обратитесь к производителю или в сервисную службу. |
