6.4 Подключение генератора импульсов

6.4 Подключение


Монтаж и техническое обслуживание прибора следует выполнять при выключенном питании!


 Порядок монтажа генератора импульсов:

    1. Установите генератор импульсов в горизонтальном или вертикальном положении на полке или в шкафу. При вертикальном расположении закрепите генератор импульсов к поверхности за подвесы для установки.


    2. Подключите генератор импульсов к шесту заземления:


Схема
Действие
1.

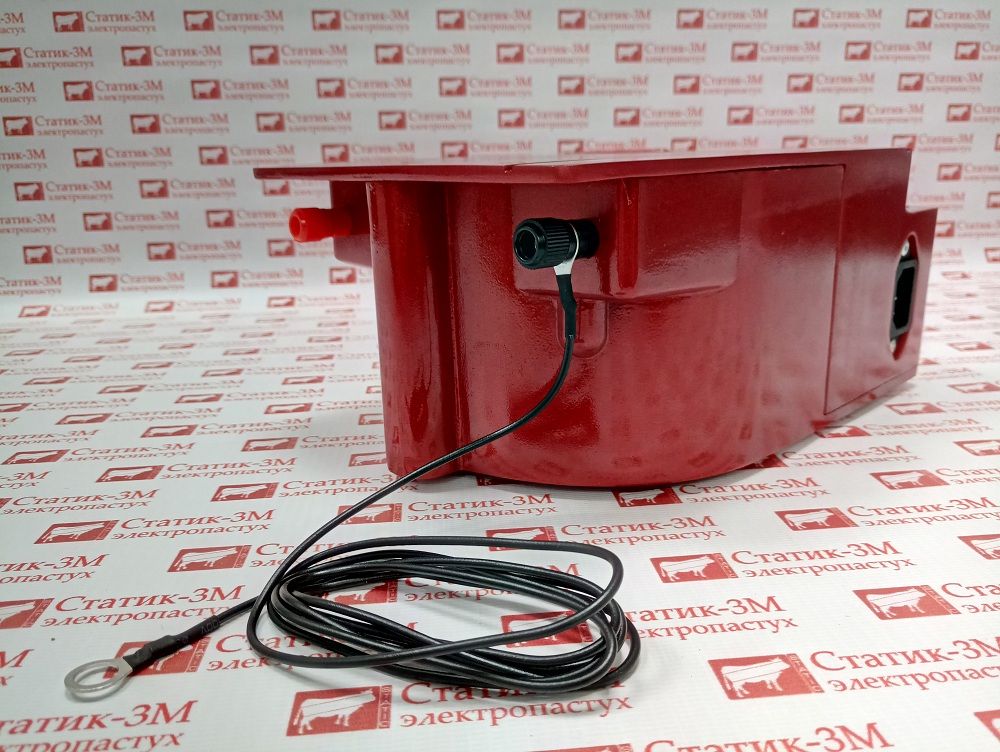

Подключите один конец кабеля заземления к генератору импульсов.


Для этого:

    1. Ослабьте клемму «ЗАЗЕМЛЕНИЕ» генератора импульсов;

    2. Вставьте вилку кабеля заземления под клемму;

    3. Затяните клемму (не прикладывайте излишних усилий).

2.

Подключите второй конец кабеля заземления к шесту заземления.


Для этого:

    1. Ослабьте гайку шеста заземления;

    2. Вставьте вилку кабеля заземления между шайбами;

    3. Затяните гайку.


Отключение выполняется в обратном порядке.

* Расстояние между генератором импульсов и шестом заземления должно быть таким, чтобы исключить натяг кабеля заземления.



3. Подключите генератор импульсов к изгороди:


Схема
Действие
1.

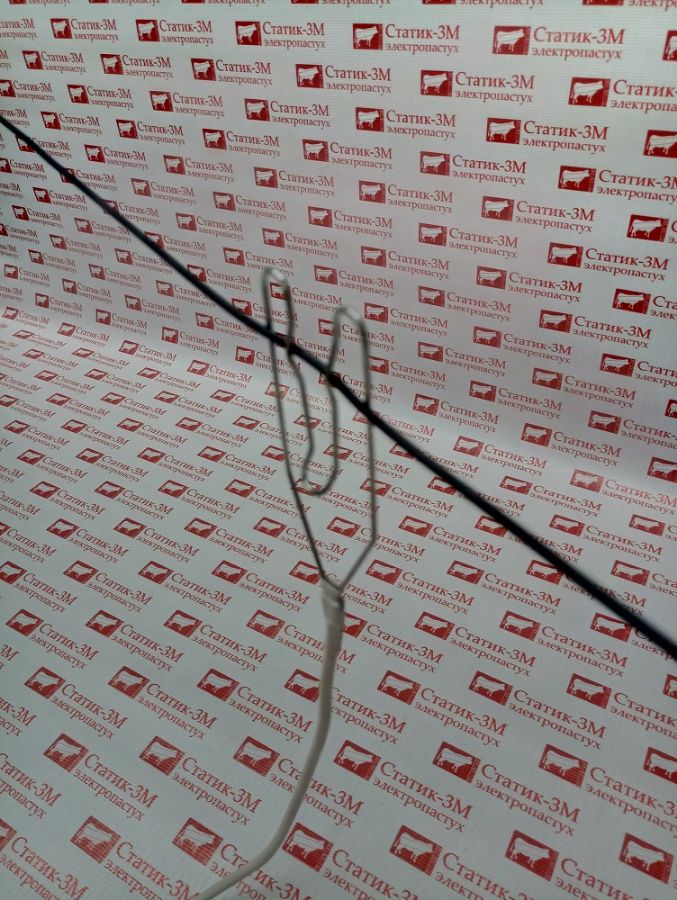

Подключите один конец переходного кабеля к проволоке.



Для этого:

    1. Разберите зажим типа «Дуплекс» переходного кабеля;

    2. Подвесьте основание (1) зажима на проволоку;

    3. Наденьте прижимную пластину (3) на основание;

    4. Зафиксируйте прижимную пластину на основании гайками (4) не затягивая их до упора;

    5. Вставьте вилку кабеля (2) между основанием и пластиной;

    6. Затяните гайки.

2.

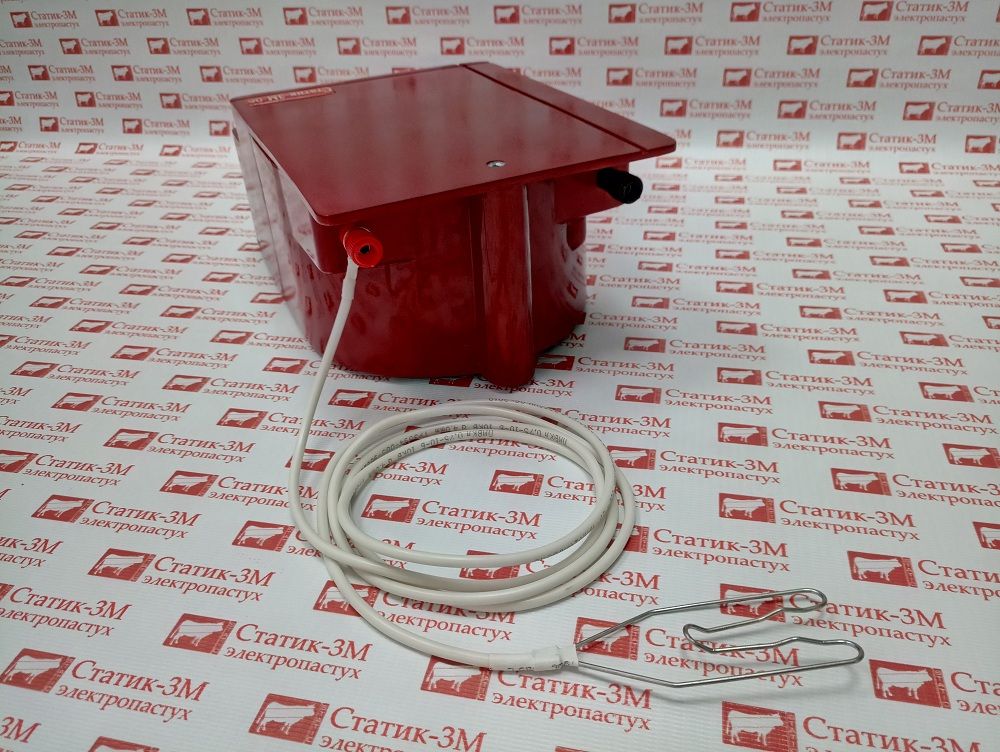

Подключите второй конец переходного кабеля к генератору импульсов.



Для этого:

    1. Ослабьте клемму «НАПРЯЖЕНИЕ» генератора импульсов;

    2. Вставьте вилку переходного кабеля под клемму;

    3. Затяните клемму (не прикладывайте излишних усилий).



Отключение выполняется в обратном порядке.
