6.6.1 Включение от аккумуляторной батареи 12В

6.6.1 Включение от аккумуляторной батареи 12В



    В качестве автономного источника питания для генератора импульсов СТАТИК-3М рекомендуется использовать автомобильную аккумуляторную батарею 12В. Допускается применение иных батарей с выходным напряжением 12В.

    Срок автономной работы генератора импульсов от внешней батареи зависит от ее емкости - чем выше емкость, тем реже требуется подзарядка.

    Прибор имеет встроенную защиту от переполюсовки - неправильное подключение генератора импульсов к аккумуляторной батарее не выведет его из строя.


Схема
Действие

Подключите генератор импульсов к аккумуляторной батарее.



Для этого:

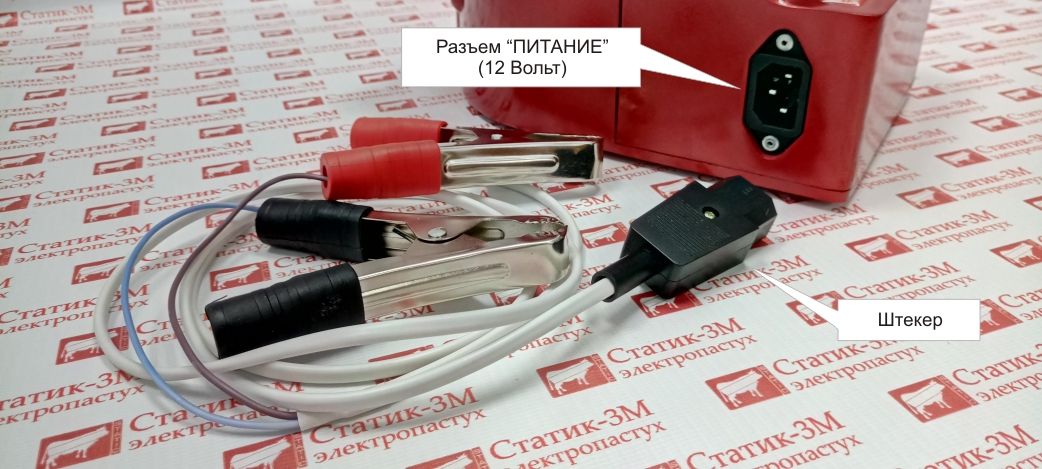

    1. Вставьте штекер кабеля для подключения к аккумулятору в разъем «ПИТАНИЕ» генератора импульсов;

    2. Закрепите красный зажим кабеля на клемме (+) аккумуляторной батареи;

    3. Закрепите черный зажим кабеля на клемме (-) аккумуляторной батареи.



Отключение выполняется в обратном порядке.


    Избегайте пересечения кабеля для подключения к аккумуляторной батарее с переходным кабелем (красным "бронепроводом"), это может вывести прибор из строя.

    Запрещено размещать генератор импульсов и аккумуляторную батарею в одном ящике – кислотные испарения со временем выведут прибор из строя.
