6.6.2 Включение от сети 220В

6.6.2 Включение от бытовой электросети 220В



    Подключение генератора импульсов к бытовой электросети 220В возможно с использованием сетевого адаптера 220/12В.

    Генератор импульсов комплектуется оригинальным сетевым адаптером, допускается применение сетевых адаптеров сторонних производителей (при соответствии характеристик требуемым).

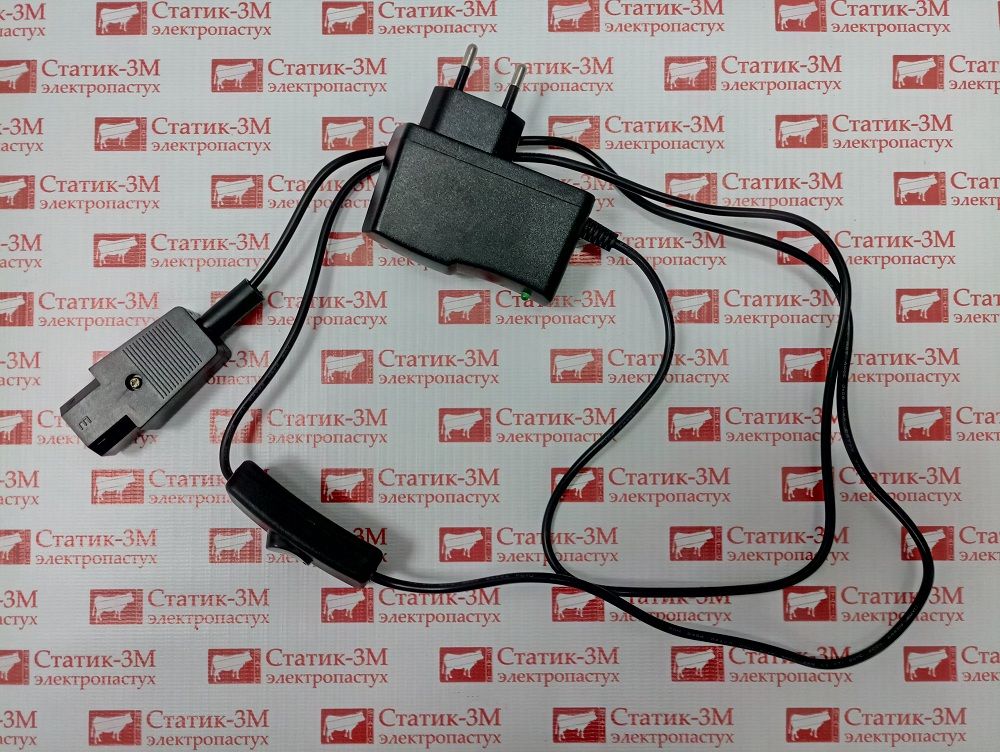

Оригинальный сетевой адаптер Сетевой адаптер стороннего производителя  (пример)


Схема Действие

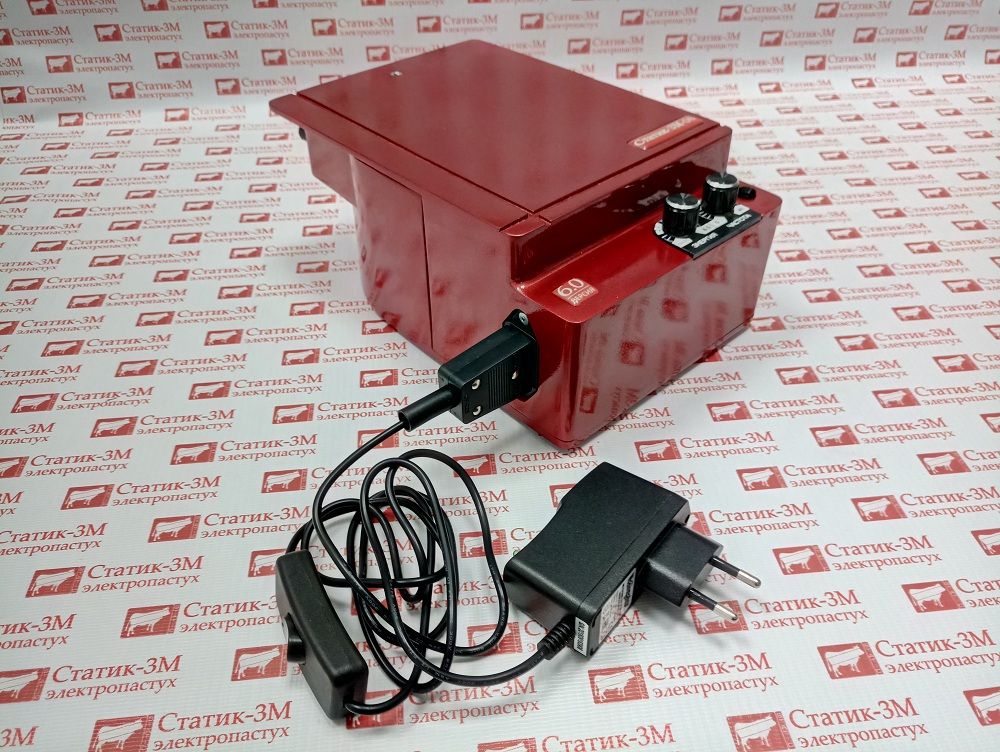

Подключите генератор импульсов к сети через стабилизированный сетевой адаптер 220/12В.



Для этого:

    1. Вставьте штекер сетевого адаптера в разъем «ПИТАНИЕ» генератора импульсов;

    2. Вставьте вилку сетевого адаптера в розетку бытовой электросети 220В;

    3. При наличии выключателя в составе сетевого адаптера включите его.



Отключение выполняется в обратном порядке.


Избегайте пересечения кабеля сетевого адаптера с переходным кабелем (красным "бронепроводом"), это может вывести прибор из строя.


При выборе сетевого адаптера стороннего производителя следует руководствоваться следующими техническими характеристиками:


Параметр Значение
1.
Входное напряжение 180 – 240 В
2.
Выходное напряжение 12 В, стабилизированное*
3.
Сила тока не менее 3 А
4.
Полярность

«Плюс» на центральном (внутреннем) контакте разъема,

«минус» на внешнем контакте разъема:

* Подключая к генератору импульсов сетевой адаптер стороннего производителя, следует убедиться, что он является стабилизированным. Применение не стабилизированного сетевого адаптера приведет к нестабильному по мощности и периодичности выходному импульсу, самопроизвольному выключению генератора импульсов. Это может вывести из строя, как генератор импульсов, так и сетевой адаптер.



Подключать генератор импульсов следует только к сетевым адаптерам

заводского изготовления, характеристики которых соответствуют требуемым.



Подключение к самодельным и переделанным сетевым адаптерам

КАТЕГОРИЧЕСКИ ЗАПРЕЩЕНО !
